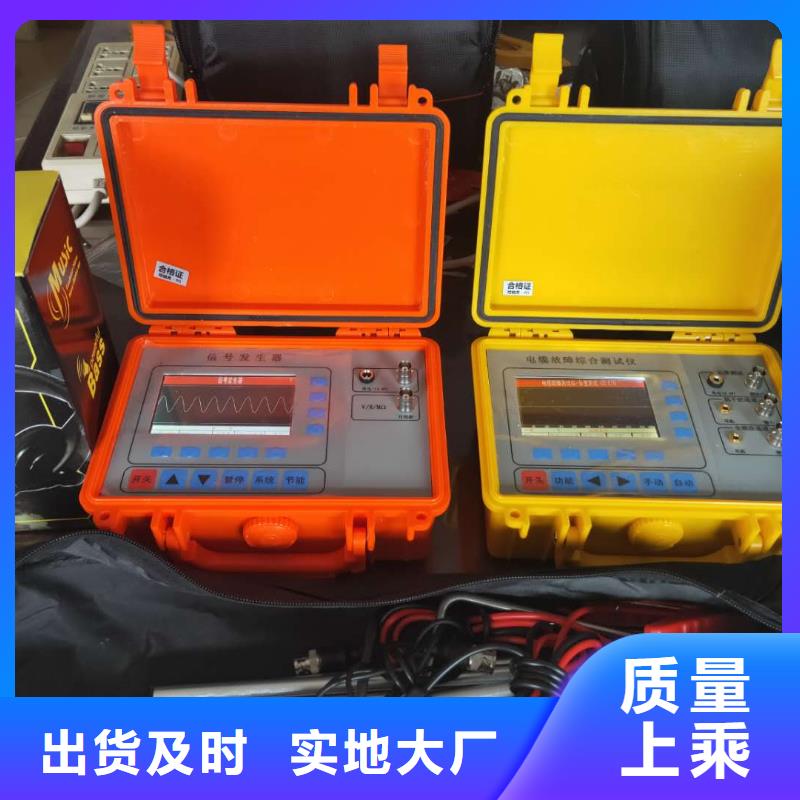

迪庆 地下电缆管线探测仪这种方法的缺点是需要将电缆两端的接地线全部解开略显繁琐。2、护层－大地接法： 图3-1-2 护层－大地接线法如上图所示，将电缆近端的护层接地线解开，低压电缆的零线和地线的接地也应解开，对端的电缆护层保持接地，信号加在护层和接地钎之间（不可使用接地网），电缆相线保持悬空。电流自发射机流经护层，在电缆对端进入大地，流回近端返回发射机。这种接法不存在屏蔽，因而在地面上产生的信号强，信号特性也比较明确。同样，由于护层－大地分布电容的存在，信号会自近向远逐渐衰减。潜在的问题：护层外部的绝缘层若有破损，部分电流将由破损点流入大地，造成破损点后的电流突然减小，减小幅度与破损点的接地电阻有关。3、相线－护层接法：图3-1-3 相线－护层接法如上图所示，发射信号加在电缆一相和护层之间，对端相线和护层短路，护层两端保持接地。如果是单条电缆敷设，信号自发射机流经芯线，再经护层和大地两个回路返回。因为护层（铠装及铜屏蔽层）由连续金属组成，电阻很小；大地回路由于存在两端接地电阻，再加土壤电阻，总阻值较大，故大部分电流将通过护层返回，少部分电流通过大地返回。

定位仪迪庆 <迪庆>天正华意电气设备有限公司

迪庆 地下电缆管线探测仪架空线路小电流接地故障定位仪使用说明书青岛天正华意电气设备有限公司尊敬的用户：感谢您选用本公司生产的架空线路接地故障定位仪。希望本手册对您使用该产品提供尽可能详细的技术资料及帮助信息。在正式使用该仪器之前，请仔细阅读本说明书，以确保您对本产品的正确使用。如果您对说明书中所述内容有任何疑问，或者需要业务咨询或技术支持，欢迎您与我公司销售部或技术部取得联系，我们将竭诚为您服务。阅读完本说明书后，请妥善保管，以备后用。重要提示：1 仪器在不使用的情况下，请及时关闭电源！2 充电电池属于消耗部件，应注意维护，在使用时充电电池有效容量会随时间逐渐降低，从而使有效使用时间缩短，为了尽量提高电池寿命，请注意以下维护措施：2.1如果长期不使用仪器，请定期进行充、放电，电池应至少每月充、放电一次；2.2严禁亏电使用，亏电将严重缩短电池寿命，甚至使电池报废，当仪器欠电时，应马上关闭电源，进行充电。避免因电池放电时间过长而导致电池失效。2.3充电灯：充电过程中亮红色；充电完成后亮绿色。3 接线前必须保证待测线路已经停止运行。4 在需要测试的故障线路全长范围内，均不能挂接地线。5 使用前仪器必须可靠接地。

迪庆 地下电缆管线探测仪?主机采用简洁的三按键设计可完成其所有操作，输出信号为全自动方式，不需要人为参与调节，仪器自动检测线路状态、信号状态等各种信息。?主机具备初始诊断能力，可以对线路状态进行预诊断，减少不必要的检测。?采集器接收器能够自动识别故障信号方向，实时显示故障信号波形，并快速提示检测人员故障状态，无需人工参与减少误判，极大的提高了检测的准确性和快速性。3.7全套设备采用内置大容量锂电池（可车载充电）和普通干电池供电：?无需另外提供电源，在满电情况下，主机满负荷运行可持续工作达4小时，采集器接收器可持续工作达6小时以上。极大的提高了仪器的便携性与野外作业实用性。3.8信号主机可配置一组或是多组采集接收器同时作业，从而进一步提高查找速度。3.9信号主机可以使用接收器对其遥控、遥测操作，更加有效的保证使用人员的和操作的便利性。3.10采集器没有夹持方向要求，方便用户使用。3.11采集器采用高灵敏度传感器，开机自动检测信号，无信号自动关机，体积小、重量轻方便挂接。3.12采集器和接收器采用无线技术传输数据，其有效通讯距离可达50m。3.13接收器实时接收采集器数据，自动显示当前故障电流值、故障上下游方向、信号波形等数据，发生故障自动提示功能，检测人员对线路状态一目了然。3.14接收器能够记录多达140条的故障检测信息，方便检测人员查找故障状态。3.15主机采用4.3寸大屏幕高分辨率彩色液晶、接收器采用2.4寸高分辨率彩色液晶，显示更清晰、内容更丰富，强光下显示效果好于单色液晶屏。3.16友好的人机交互界面：?仪器屏幕的顶部状态栏实时显示电量状态、无线连接状态等信息，底部状态栏显示仪器的软件、硬件版本以及产品编号等。?主机三按键简洁设计，操作简单、方便灵活。?仪器具有多状态提示、报警提示窗口，便于用户了解仪器工作状态及检测状态。?参数设置简单灵活、直观，同时具有简洁的帮助说明。3.17智能电源管理：?剩余电量提示、低电量报警、长时间闲置提示、背光自动调节；当电池电量低时，仪器将自动禁止启动测量，以防止锂电池过放电。3.18统计信息管理：?主机具有总开机时间、本次开机时间、本次启动时间的统计功能。?接收器能够保存140条的故障信息功能，便于用于查找检测状态情况。

<迪庆>天正华意电气设备有限公司 定位仪迪庆 <迪庆>天正华意电气设备有限公司

迪庆地下电缆管线探测仪高压电缆介损测试仪，主要针对大容量和高电压容性设备，如高压电机，高压套管的出厂试验，高压电缆等，在采用外部大功率试验变压器或串联谐振等外部加压设备加压的环境下，进行介损测试。仪器分为手持终端和测试主机两部分。手持终端与测试主机之间采用2.4G无线通讯方式。可做正接法测试和反接法测试，正接法和反接法的电流测量量程均可达到2uA-15A的超宽范围。外施高压不同频率可自适应测量，范围可达30Hz-300Hz。仪器主要具有如下特点：?7寸彩色液晶显示工业级电容屏仪器采用高端电容式触摸7寸彩色液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都清晰明了。?超宽电流量程正接法和反接法电流测量量程都可以达到20uA-15A的超宽范围，更大电流可定制。?超宽频率范围外施高压频率可达30Hz-300Hz的超宽范围，自适应测量。?各种高电压可定制外施高压电压能够满足各种高电压环境，可根据用户需求定制。?光纤高压通讯测试主机高压采样与低压采样之间采用工业级光纤通讯模块，在兼顾高低压之间绝缘性能的同时又能程度保障测试数据的精度。?独立手持操作终端手持终端与测试主机完全隔离采用2.4G无线通讯，整个测试过程中用户只需在手持终端上操作即可，程度保障操作人员的人身。?锂电池供电手持终端、测试主机低压端、测试主机高压端，都采用锂电池供电，充满电可连续工作8小时以上。?U盘存储本机存储的数据可以通过USB接口保存至U盘中。

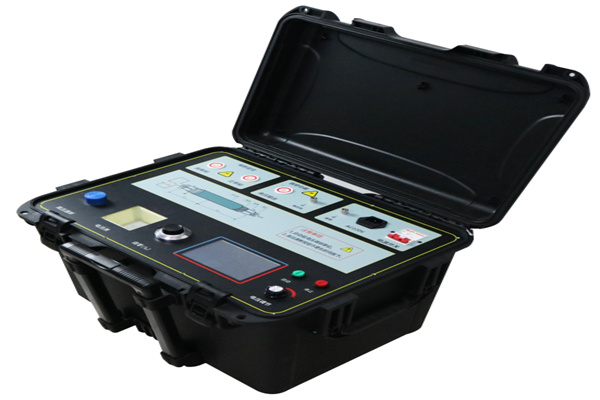

迪庆 地下电缆管线探测仪设备组成单相接地故障点巡查装置是由信号发生装置、信号采集器、信号接收定位器三部分组成。（1）信号发生装置：在故障线路停电状态下，该装置向10kV故障线路注入检测信号，用以检测接地故障。（2）信号采集器：为手持可移动测量装置，检测异频电流信号用于定位单相接地点。在线路正常运行时，可实时检测线路负荷电流。（3）信号接收定位器： 用于接收并显示信号采集器发送异频电流、负荷电流和钳表电压及本机电压等测量数据，确定故障点方向及位置。2.2操作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:三、特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠（2）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用（3）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度（4）电流采集接收无线天线内置，确保钳表绝缘可靠（5）背光显示可以设置，方便夜间使用（6）体积小、重量轻、操作简单、携带方便3.2技术参数（1）信号发生装置异频电流输出范围：0-70mA输出精度：±1mA输出功率：50W测量范围：0-80k检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池12V/12Ah工作时间：大于4h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 8kg（2）信号采集器 检测方式：钳形CT积分方式传输方式：433MHz无线传送传输距离：40m钳口尺寸：Φ33mm测量范围：0.1mA-100.0mA(异频电流) 1A-600A（负荷电流）测试精度：±％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：碱性干电池1.5V＊4装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：碱性干电池1.5V＊5装置重量：360g

定位仪迪庆 <迪庆>天正华意电气设备有限公司

迪庆 地下电缆管线探测仪设备组成单相接地故障点巡查装置是由信号发生装置、信号采集器、信号接收定位器三部分组成。（1）信号发生装置：在故障线路停电状态下，该装置向10kV故障线路注入检测信号，用以检测接地故障。（2）信号采集器：为手持可移动测量装置，检测异频电流信号用于定位单相接地点。在线路正常运行时，可实时检测线路负荷电流。（3）信号接收定位器： 用于接收并显示信号采集器发送异频电流、负荷电流和钳表电压及本机电压等测量数据，确定故障点方向及位置。2.2操作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:三、特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠（2）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用（3）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度（4）电流采集接收无线天线内置，确保钳表绝缘可靠（5）背光显示可以设置，方便夜间使用（6）体积小、重量轻、操作简单、携带方便3.2技术参数（1）信号发生装置异频电流输出范围：0-70mA输出精度：±1mA输出功率：50W测量范围：0-80k检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池12V/12Ah工作时间：大于4h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 8kg（2）信号采集器 检测方式：钳形CT积分方式传输方式：433MHz无线传送传输距离：40m钳口尺寸：Φ33mm测量范围：0.1mA-100.0mA(异频电流) 1A-600A（负荷电流）测试精度：±％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：碱性干电池1.5V＊4装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：碱性干电池1.5V＊5装置重量：360g

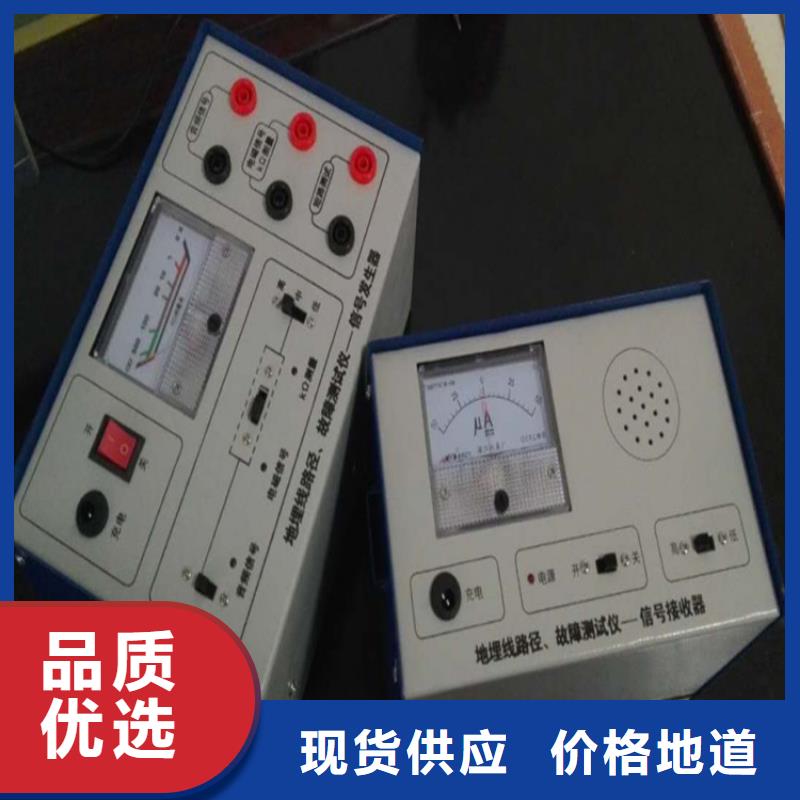

迪庆地下电缆管线探测仪接线步骤1、拆开电缆两端的接地铜辫子(如果有困难，可以只拆开近端的)。2、发射机黑色测试线接系统地。3、发射机红色测试线接电缆线芯，接一相即可。如果识别故障电缆，红色测试线要接在绝缘电阻的那一相上。需要先做导通试验，确保该相没有断线。如果是故障电缆，故障点处一般烧毁的很严重。使用电缆故障测试仪的高压单元，采用周期放电模式给故障相施加高压脉冲。故障点处会发出响亮的放电声、并伴有放电火花。这种情况就没有必要使用本仪器识别了。4、把红色测试线所接的那一相线的远端接地。接线参考图：无论是单芯或三芯电缆，如果两端有接地铜辫子，请务必按照以下图示接线：如果目标电缆没有铜屏蔽和铠装，请按照下面的图示接线：3．接收机测试操作注意 有电，危险！必须由经培训并取得授权资格的人员操作，操作者必须严格遵守规则，否则有电击的危险，造成人身伤害或设备损坏。危险！电压测量不能用于测量超过600V的电压线路，否则有电击危险，造成人身伤害或设备损坏。测试前，先将测试线连接到仪表上，再将测试线连接到被测试线路中进行测试线缆识别时，请确认柔性线圈上的箭头指向电缆远端（电缆芯线接地的那一端），即脉冲编码电流信号正输入端。测试完毕后须先将仪表关机，再将测试线撤离被测线路，才能从仪表上拔出。线缆识别把Φ200mm柔性线圈按照图示箭头方向依次环绕在各条电缆上。以下接线图适合于目标电缆为停电电缆的现场识别，请确认柔性线圈上的箭头指向电缆远端（电缆芯线接地的那一端），即注意脉冲编码电流信号正输入的方向。

迪庆 地下电缆管线探测仪 工作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的直流脉冲信号使故障重现，根据基尔霍夫定律，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。那么从线路始端到故障点的路径上采用二分法的方式，在故障区域就能够测量到与注入信号近似等值或是小于该值的信号，而非故障区域（包括非故障分支和故障点后）故障的电流消失。逐级缩小接地区间范围，直到找到故障点。示意图如下:图1 系统示意图3主要功能与特点3.1充分注重用户的使用体验：体积小、重量轻、操作简单、定位快速准确、长时间工作稳定的特点，方便野外作业。3.2适用于小电流接地系统配电网能够检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。3.3超低频高压直流信号、独有的高速采样技术以及先进算法有效的避免了系统分布电容影响，数据采样更加。3.4故障电阻的检测范围宽，能够有效检测高阻接地等隐性故障：?本仪器能够检测线路上由于瓷瓶开裂、污物、潮湿等原因高阻状态下的接地，此状态的检测可有效的防止隐性接地故障的发生。3.5施加恒流信号使故障重现，故障电阻发生变化仪器将自动调节保持电流恒定，为故障检测提供了可靠的信号保证。3.6整套仪器设计小巧，操作简单，自动化程度高，减少了人工参与判断引起的误判，提高了故障检测的准确性，大大了工作效率：?主机体积小整机质量仅4.5kg，采集器和接收器总共不足0.5kg，其便捷性可见一斑。?

<迪庆>天正华意电气设备有限公司 定位仪迪庆

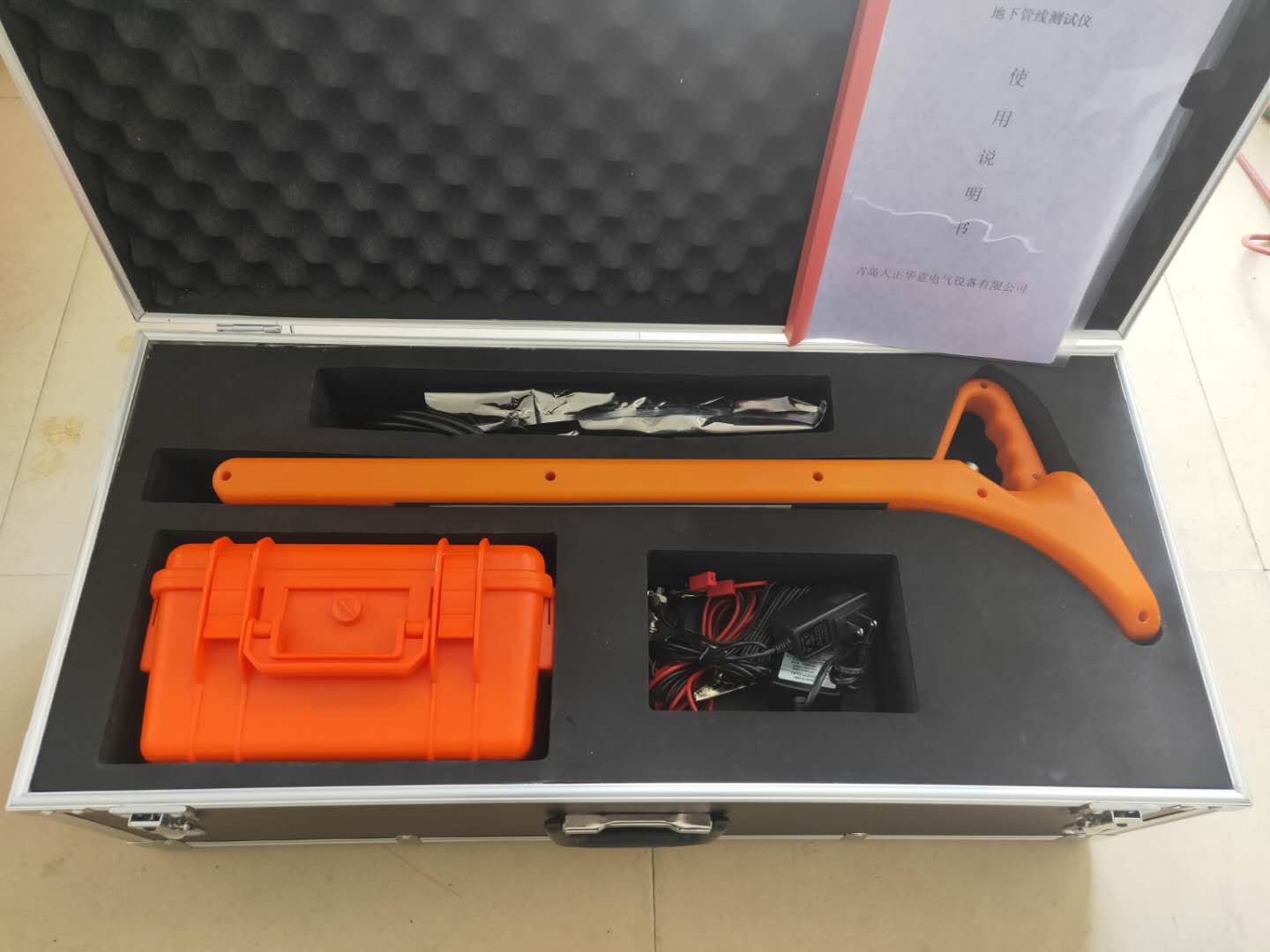

迪庆地下电缆管线探测仪 注意事项：?警告：电缆带电，接线必须由具有相关资质或资格的电力工作人员操作！?必须在用户端发射信号，如果在变电室端发射信号，将在所有出线上均注入信号，造成无法区分目标电缆。?接地钎位置的选择：为保证输出效果，应将接地钎打在距离电缆5m之外，而且接地线应尽量和电缆方向垂直。?如果零线在用户端不接地，则优先使用零线注入信号。?低压电缆的护层大多不连续，如果护层注入信号太弱，或探测过程中在电缆路径某处信号中断，可换用零线／地线进行注入。?由于所有出线的零线／地线或护层在变电室并联，所以其他电缆出线上会有部分电流被分流，也能探测到信号，但强度较弱，实际测试中应注意区分。?探测高压运行电缆时，如果使用卡钳耦合法接收不到信号或信号很弱，说明电缆两端护层接地电阻过大，这时可以通过护层注入。?探测单芯超高压运行电缆时，卡钳耦合法失效，可使用护层注入法。第四章 管线探测一、管线跟踪（路径查找）1、选择合适的信号发射方法:根据第二、三章的说明，选择合适的方法，使用发射机对目标管线施加信号。2、使用接收机内置线圈感应法进行管线探测：接收机无需接任何外部附件传感器，自动识别为内置线圈感应法。3、接收机界面介绍：长按接收机开关/静音键 ，打开接收机电源，屏幕如下显示：图4-1-1管线探测界面4、设定接收频率:按频率减小键和频率增大键选择接收频率。发射和接收的频率必须一致。共有十个频率/频段供选择：640Hz，1280Hz，10kHz，33kHz，83kHz，共工频50/60Hz，工频谐波250/300Hz，射频10kHz频段，射频33kHz频段，射频83kHz频段。默认1280 Hz。
